Plans et schémas électriques
les documents obligatoires du contrôle RGIE

Comprendre les schémas unifilaires et les plans de position : documents obligatoires pour obtenir un rapport conforme lors de votre contrôle électrique RGIE.

Pour obtenir un rapport de contrôle électrique conforme, deux documents sont obligatoires : le schéma unifilaire (la structure logique de vos circuits) et le plan de position (l’emplacement physique de chaque élément dans le logement).
Sans eux, la conclusion du procès-verbal ne peut pas être positive : c’est une infraction au RGIE.
Ils doivent être datés, signés par le responsable des travaux et mentionner l’adresse de l’installation. L’organisme de contrôle ne peut jamais les établir lui-même, pour cause de conflit d’intérêt.

Commander mon contrôle électrique 02 880 21 71
  • Obligatoire pour rapport conforme
  • Font partie intégrante du dossier électrique
  • Absence = infraction RGIE, PV non conforme
  • Datés et signés par le responsable travaux
Contrôle électrique

50 000+Contrôles/an

48hDélai moyen

15 ansD’expérience

AgrééSPF Économie

Schéma unifilaire et plan de position : quelle différence ?

Ces deux documents complémentaires sont indispensables pour votre contrôle électrique RGIE. Ils décrivent votre installation électrique de manière technique et spatiale.

Le schéma unifilaire

Le schéma unifilaire représente la structure logique de votre installation électrique : les circuits, leurs interconnexions et le matériel électrique qui compose l’installation.

Ce schéma reprend au minimum :

  • Les caractéristiques des canalisations : type, section, nombre de conducteurs
  • Le mode de pose des canalisations électriques
  • Le type et caractéristiques des dispositifs différentiels (30mA, 300mA)
  • Les disjoncteurs et fusibles avec leur intensité nominale
  • Les prises de courant, points lumineux et interrupteurs
  • Les machines et appareils fixes (four, lave-linge, etc.)
  • Les sources d’énergie (panneaux solaires, onduleur, batterie)
Identification : Chaque circuit est identifié par une lettre majuscule (A, B, C…). Chaque élément reçoit un numéro d’ordre (A1, A2, B1…).

Le plan de position

Le plan de position indique l’emplacement physique de chaque élément électrique sur le plan de votre habitation, pièce par pièce.

Ce plan indique la position de :

  • Les tableaux de répartition et de manœuvre
  • Les boîtes de connexion et de dérivation
  • Les socles de prise de courant
  • Les points lumineux (plafonniers, appliques)
  • Les interrupteurs et variateurs
  • Les machines et appareils fixes
  • Les sources (panneaux solaires, onduleur, batterie)
Correspondance : Chaque élément du plan porte la même identification (A1, B2…) que sur le schéma unifilaire pour permettre la vérification.
Critère Schéma unifilaire Plan de position
Ce qu’il décrit La structure logique des circuits et leurs interconnexions L’emplacement physique de chaque élément, pièce par pièce
Contenu minimum Canalisations (type, section, nombre de conducteurs), mode de pose, différentiels 30/300 mA, disjoncteurs et fusibles, prises, points lumineux, interrupteurs, appareils fixes, sources Tableaux de répartition, boîtes de connexion, socles de prise, points lumineux, interrupteurs et variateurs, appareils fixes, sources
Identification Une lettre par circuit (A, B, C…) Correspond à l’unifilaire (A1, B2…)
Exigences de forme Daté et signé par le responsable des travaux, adresse de l’installation mentionnée. L’organisme de contrôle ne peut pas les établir.

Attention : documents obligatoires pour un rapport conforme

En l’absence de ces schémas, la conclusion du procès-verbal de contrôle ne pourra pas être positive. Il s’agit d’une infraction au RGIE. Ces schémas font partie intégrante de votre dossier électrique.

  • Les schémas doivent être signés et datés par le responsable des travaux
  • L‘adresse du lieu d’installation doit y figurer
  • L‘organisme de contrôle ne peut pas réaliser ces schémas (conflit d’intérêt)

Comment obtenir vos schémas

  • Votre électricien :

    L’installateur qui a réalisé les travaux peut établir et signer les schémas.

  • Vous-même :

    Le propriétaire peut réaliser ses propres schémas (outils informatiques disponibles).

  • Bureau d’études :

    Un professionnel peut établir les schémas pour vous sur base de l’installation existante.

Important : L’organisme de contrôle (comme Certinergie) ne peut jamais réaliser ces schémas car il y aurait conflit d’intérêt avec sa mission de vérification.

Exemples concrets de schémas

Voici des exemples réels pour vous aider à comprendre la structure et les informations requises dans chaque document.

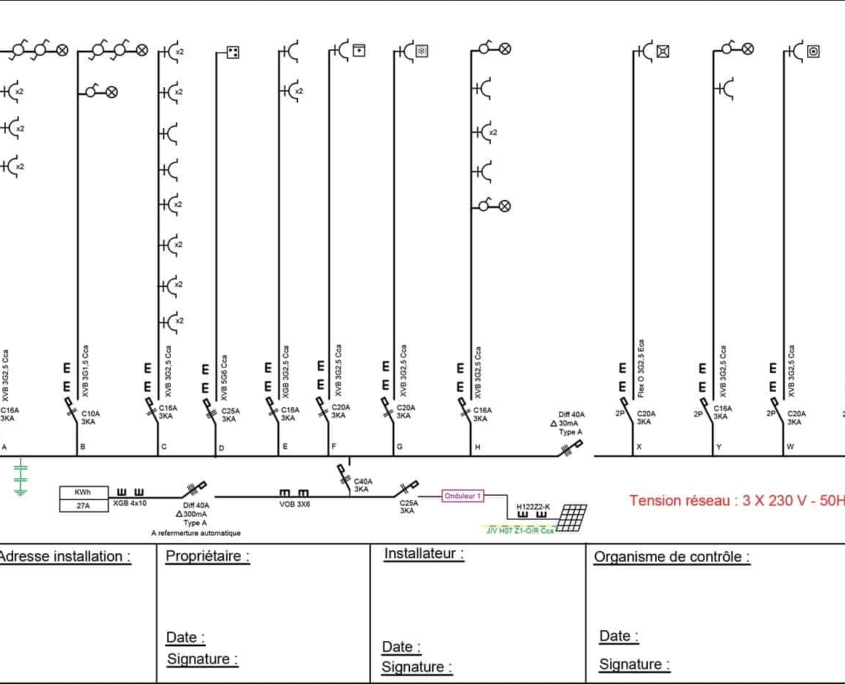

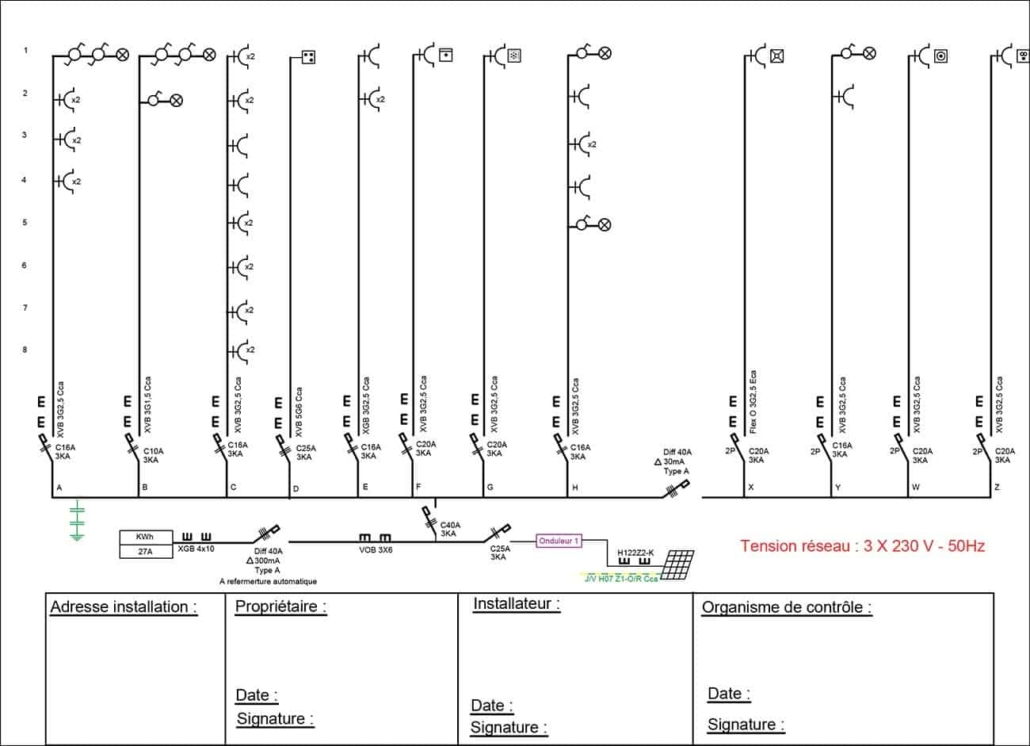

Schéma unifilaire

Exemple de schéma unifilaire

Représentation logique des circuits avec les disjoncteurs, différentiels et connexions. Chaque circuit est identifié par une lettre.

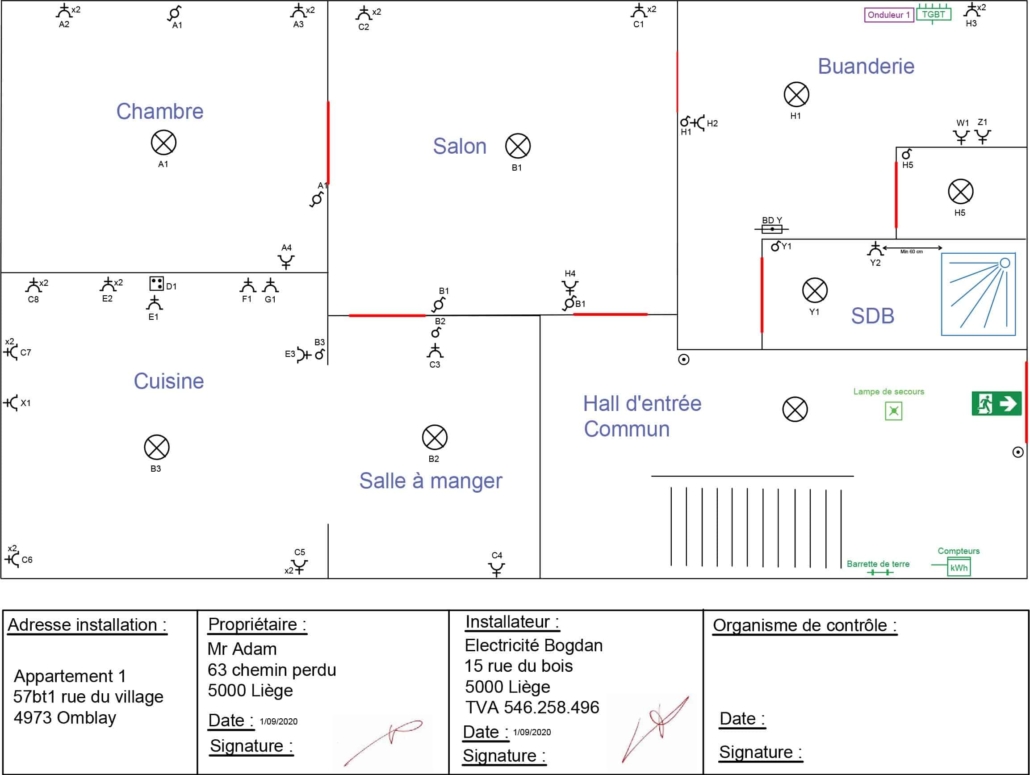

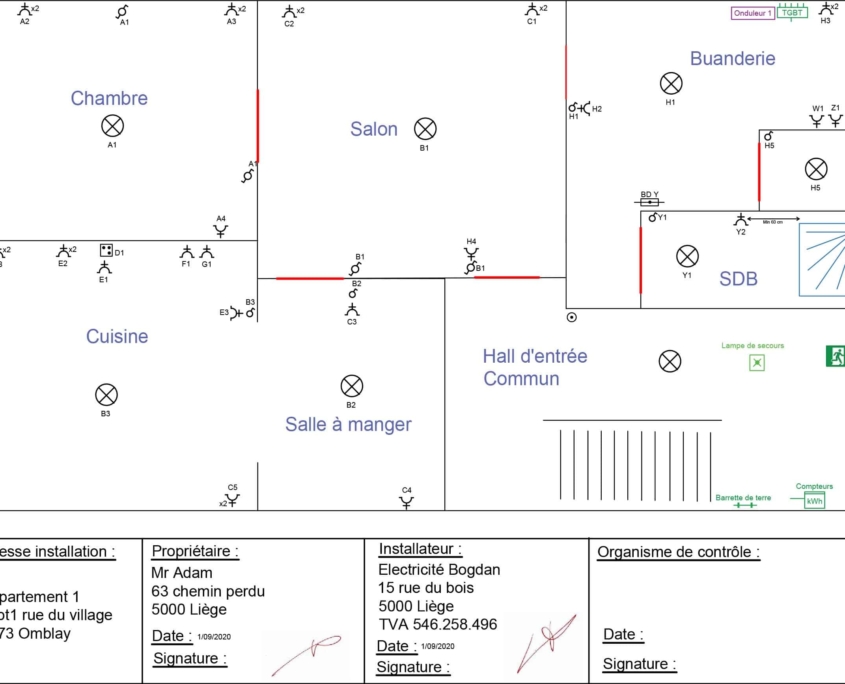

Plan de position

Exemple de schéma de position

Vue architecturale montrant l’emplacement de chaque prise, interrupteur et point lumineux dans les différentes pièces.

Synoptique du tableau

Exemple de synoptique de tableau

Vue détaillée de l’organisation du tableau électrique avec l’emplacement de chaque disjoncteur et différentiel.

Symboles graphiques normalisés

Les symboles utilisés dans les schémas électriques sont normalisés par le RGIE. Voici les principaux symboles que vous retrouverez sur vos plans.

Description Représentation
Courant continu
Courant alternatif (symbole général)
Courant alternatif monophasé
Courant alternatif triphasé

Modifications et extensions de l’installation

Que faire lorsque vous modifiez ou étendez votre installation électrique ? Les règles varient selon l’importance des travaux.

Petites modifications Extensions non importantes

Pour les modifications ou extensions mineures, il n’est pas nécessaire d’établir de nouveaux schémas complets.

Ce qui suffit :

  • Une description sommaire de la modification
  • Datée et signée par le responsable de l’exécution
  • Avec l’adresse du responsable

Modifications importantes Extensions notables

Toute modification ou extension notable doit être représentée sur le plan de position pour refléter la situation existante à tout moment.

Ce qui est requis :

  • Mise à jour du plan de position
  • Mise à jour du schéma unifilaire si nécessaire
  • Signature et date par le responsable des travaux

Mention "Partie ancienne"

Toute ancienne partie de l’installation électrique dont la réalisation sur place a été entamée avant le 1er octobre 1981 et figurant sur les schémas unifilaires doit être repérée avec la mention « partie ancienne ».

Cette mention permet à l’inspecteur de distinguer les parties soumises aux anciennes normes de celles soumises au RGIE actuel.

Questions fréquentes sur les schémas électriques

Tout ce que vous devez savoir sur les plans de position et schémas unifilaires.

Oui, vous pouvez procéder à la vente sans schémas, mais le rapport de contrôle sera alors non conforme (négatif). L’acheteur disposera de 18 mois pour mettre l’installation en conformité, ce qui inclut la réalisation des schémas. Pour obtenir un rapport conforme dès le départ, les schémas sont obligatoires.

Votre électricien ou installateur, vous-même (à l’aide de logiciels spécialisés), ou un bureau d’études. L’organisme de contrôle comme Certinergie ne peut jamais les réaliser : il y aurait conflit d’intérêt avec sa mission de vérification.

Non. Le plan de position doit représenter fidèlement l’emplacement des éléments dans chaque pièce, mais pas nécessairement à l’échelle exacte. L’essentiel est que les positions relatives soient correctes et que l’identification (A1, B2…) corresponde au schéma unifilaire.

Le temps de réalisation dépend de la complexité de votre installation. Pour une maison standard, comptez quelques heures de travail. Pour des installations plus complexes (plusieurs tableaux, domotique, photovoltaïque), le temps sera plus long. Un électricien professionnel peut généralement établir les schémas en une demi-journée à une journée.

Non. Pour une petite modification comme l’ajout d’une prise, une simple description sommaire, datée et signée, suffit. Le plan de position doit toutefois toujours refléter la situation existante. Pour une modification importante (nouveau circuit, nouveau tableau), une mise à jour complète des schémas est recommandée.

Chaque circuit élémentaire est identifié par une lettre majuscule (A, B, C…). Chaque élément du circuit (prise, luminaire) reçoit un numéro d’ordre (1, 2, 3…) dans l’ordre où on le rencontre depuis le disjoncteur. Ainsi, A1 est le premier élément du circuit A, B2 le deuxième élément du circuit B, etc.

Les parties de l’installation réalisées avant le 1er octobre 1981 doivent être repérées sur les schémas unifilaires avec la mention ‘partie ancienne’. Cela permet à l’inspecteur de savoir quelles normes s’appliquent à chaque partie de l’installation.

Oui. Le schéma unifilaire doit mentionner les caractéristiques des canalisations : le type de câble (XVB, VOB…), la section des conducteurs (1,5 mm², 2,5 mm², 4 mm²…), le nombre de conducteurs et le mode de pose (encastré, apparent, en tube…).
